Man skal have et projekt og jeg elsker projekter.
http://oz1jhm.dk/content/youtube-videos .... følg projektet her ...

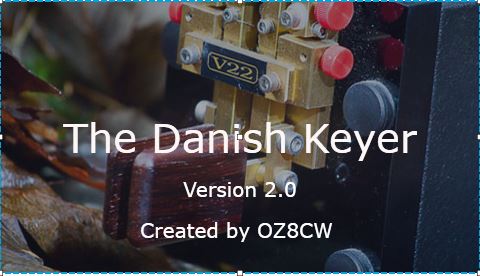

Jeg er i gang med at lave version 2 af The Danish Keyer og er nu nået til test.
Så i aftes d.27/11 kl 2300 kørte jeg første QSO på den med OZ8AAH lars.
Nu skal jeg sidde og nørde med alle detaljerne og så skal den ellers bruges til at køre jer alle sammen på.

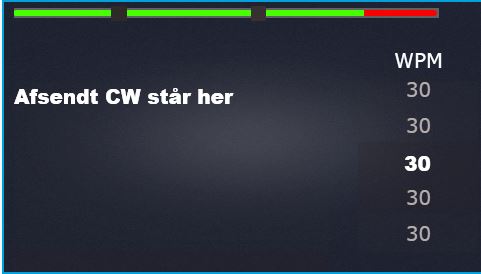

Noget af det den skal være optimeret til er måling af timing og korrekt afsendt CW.

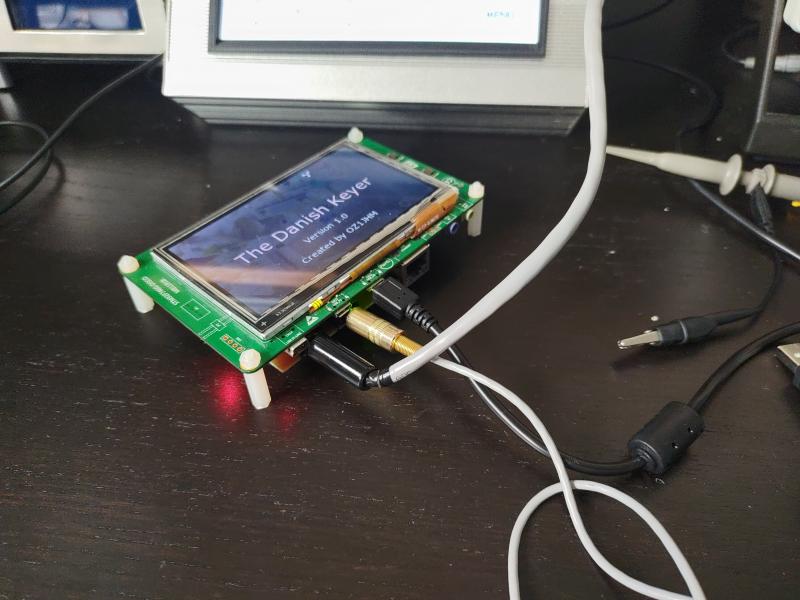

Den er bygget på et STM32F746 Discovery board og den har en meget stor processor kraft så der skal også laves et fedt CW DSP filter så man kan høre selv meget svage signaler.
Jeg opdatere denne blog så du kan følge med
Kode og andet finder du på http://oz1jhm.dk/content/version-2

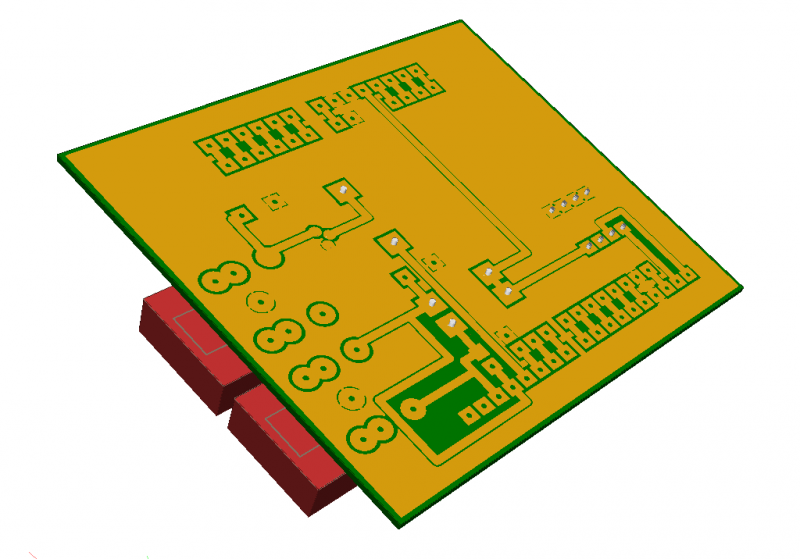

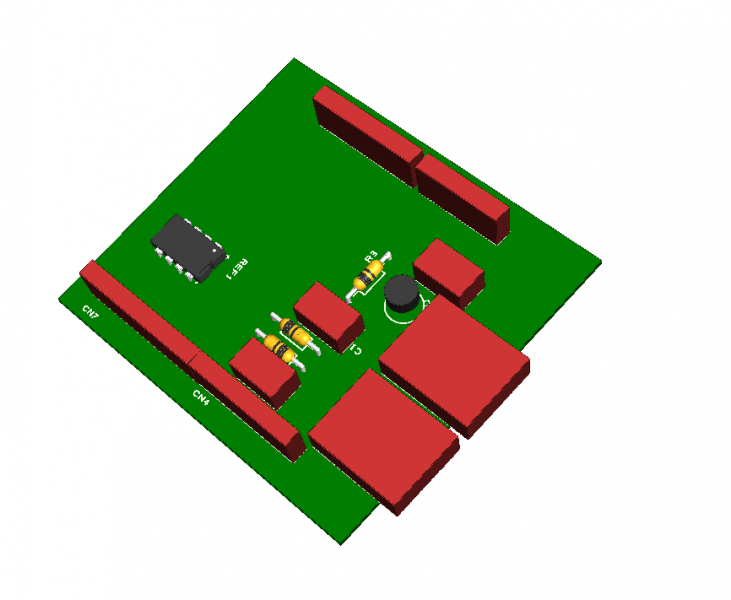

4 januar 2022 .. Så er der tegnet print som kan prototypes på min CNC

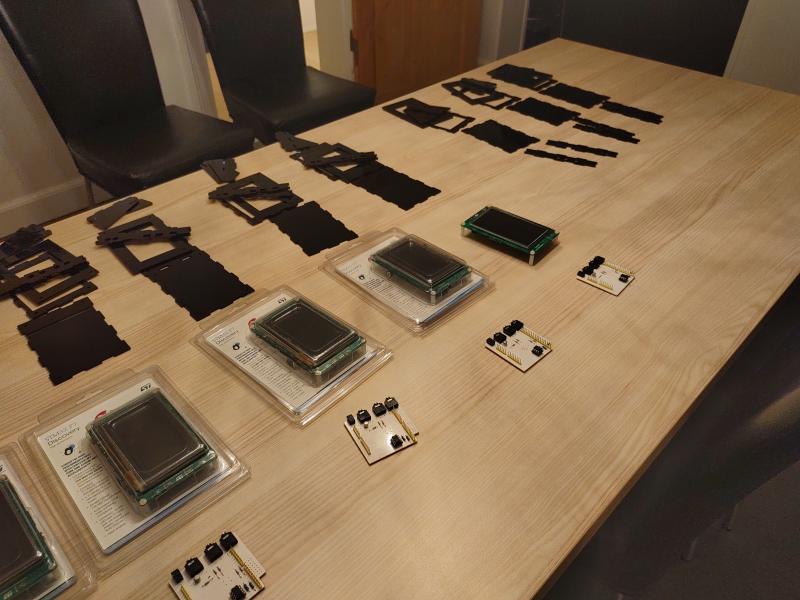

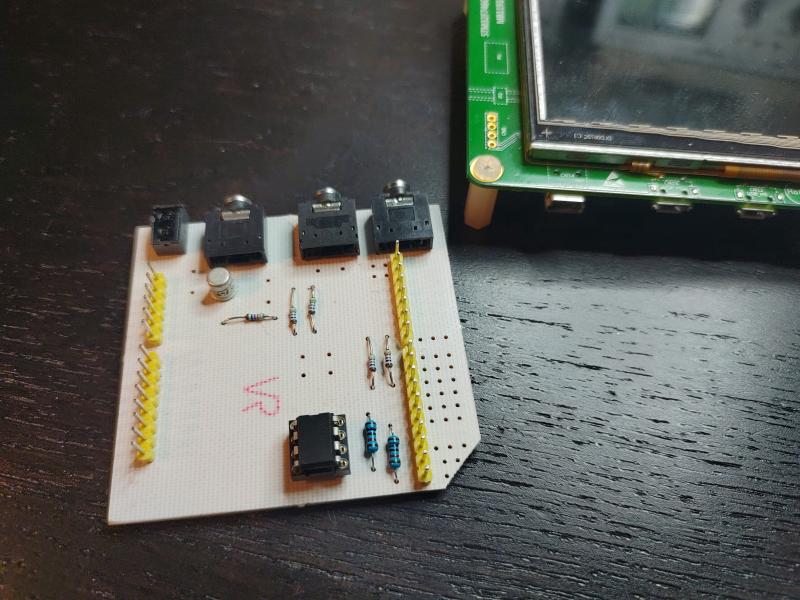

Så er der gået produktion i den ....
- OZ8CW's blog
- Log ind eller opret en konto for at skrive kommentarer
- 2 visninger
Tak for QSO her til aften Hjalmar.
Som jeg spurgte om på CW, så må du meget gerne krydre din artikel med en god forklaring, som for begyndere som mig, skærer ud i pap, hvilke fordele der er ved at benytte en ekstern keyer.
Indtil nu, har jeg kun benyttet de indbyggede keyere i mine radioer, og en enkelt lille K2 keyer til /QRP brug.
Hvad er for og imod interne, kontra eksterne keyere...??
73 de OZ1SPS
Øj det ser godt ud Hjalmar.. glæder mig til den er færdig!
73 de OZ8PM, Peter
I øvrigt.. jeg har et STM32F746 board liggende.. hvis du skal bruge en prøvekanin så melder jeg mig ;)
73 de OZ8PM, Peter

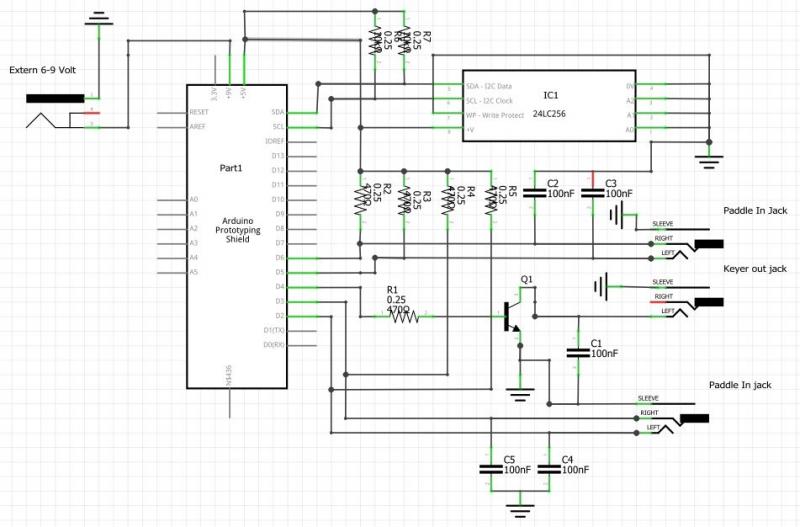

Laver diagram af det lille board der skal under med ind og udgang og lægger koden op til jer ..
Uh…., lyder fedt…., og nørdet….
Er det så den version jeg har bestilt, eller er den nye endnu ikke tilgængelig for almindelig dødelige telegrafister…? :)
73 de OZ1SPS
STM32F746 ligger da også i skuffe her i Rebild :-)
2 dah, 3 dit og så det samme spejlvendt
OZ6ADL, Nils T
Hvad....?!??
Den skal da ikke ligge i skuffen Nils....!
HI - er det også dér du gemmer din antenne...? :D
OP med begge dele Nils...! :)
73 de OZ1SPS
Fedt Hjalmar! Producerer du et par prøve PCB's i nær fremtid? ;-)
73 de OZ8PM, Peter
Yep i weekenden skal CNC i gang

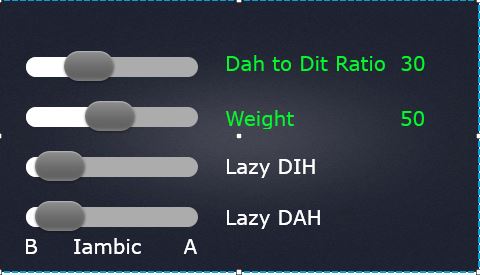

I dag har jeg fået weight og Dah to Dit ratio til at virke ..
Har lavet det sådan at det står med grøn tekst når default værdi men når det ændres skifter de farve ..ret fedt![laugh laugh](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/teeth_smile.png)
Nu kan jeg emulere en bug så det lyder fuldstændigt perfekt![laugh laugh](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/teeth_smile.png)
Jeg glæder mig til at eksperimentere med lyden når jeg skal kører QRQ med kim næste gang for der sker noget når man ændre forholdet 1-3 ved high speed...det bliver nemmere at læse ...
Der er nu kommet en indgang mere på print så vi kan måle på håndnøgler, bugs og sideswiper etc.
ny HEX kode ligger på http://oz1jhm.dk/content/version-2
Mega fedt Hjalmar....!
Især fordi du også bruger tid på features som jeg ved, ikke har din højeste prioritet.... Det er bare så cool.... Glæder mig..! :o)
73 de OZ1SPS
Rigtig spændende projekt Hjalmar!
Du må sige til når der skal testes QRQ.
Kim, OZ2A
Hjalmar, jeg kom til at lægge noget i din besked i stedet for i bloggen. Men er det den problematik du arbejder med omkring qrq?
de OZ1BNT
Jeg arbejder ikke specifik med nogen problematik, men nu kører keyeren med weigthing og dah to dit ratio og det gør at man kan lege med at ændre timing ...
Det betyder at jeg kan få den til at lyde som en bug![laugh laugh](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/teeth_smile.png)
og at jeg kan lave stregerne en anelse længere ved qrq ...det giver faktisk bedre læsbarhed når vi kommer op på 50 wpm ...ideen hugget fra nogle usa guys ...
OK Hjalmar - ser at det rammer det jeg beskrev i den besked jeg sendte. Problematik var måske et forkert ord, men har observeret at lidt længere streger ved speed over 40-45wpm giver bedre læsbarhed. Interessant ikke at være ene om den oplevelse.
OZ1BNT

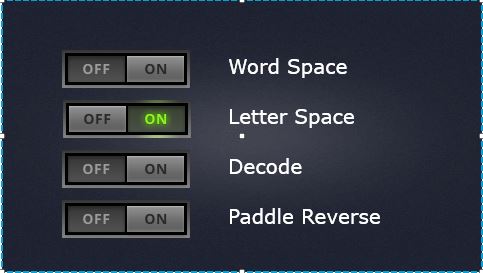

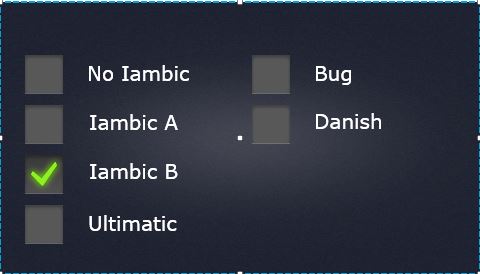

Den kan en del keyermodes nu ...
Her er et godt skriv om hvordan de forskellige modes http://cq-cq.eu/DJ5IL_rt007.pdf
Tak for artikel - var ikke klar over at det var så speget. Rart at kunne skyde skylden på keyeren.
Ser frem til at prøve/bruge din keyer.
Du vil blive overrasket hvor meget det betyder at keyeren er lavet rigtigt for antal af fejl ..
Jeg har nørdet med keyer kode i mange år og kan tydeligt mærke forskel på radioer , arduinoer og andet "skrammel"
Kan slet ikke bruge det der er indbygget i radioer. Har slæbt rundt på en seperat keyer i årevis. Så er overbevist om det skrammel, der ikke kan levere, findes. Tror den gamle accu-keyer er indgroet, men den får problemer med trailing dots ved +30wpm - noget skal have skylden![wink wink](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/wink_smile.png)
Du er ved at nå ind til de rigtige hemmeligheder Flemming ...
Det var præcist årsagen til at jeg begyndte at interessere mig for keyer kode.
og Iambic B som langt de fleste kører har et stort problem når vi komme rhøjere op ...læs det fra dj5il om hvor lang tid der er til at flytte fingerne.
Den kode jeg laver har ikke prik hukommelse når den sender en prik og ikke streg hukommelse når den sender en streg. Men den har prik hukommelse når den sender streg og streg hukommelse når den sender prik ... Så er den ged barberet med trailing dit ...
Du vil blive overrasket når du prøver en "rigtig kodet" keyer ...
Har nu læst artiklen et par gange og er så småt ved at fatte virkemåden for de forskellige modes og deres timing-vinduer.
Tror faktisk du har fat i den helt rigtige ende. Ser virkelig frem til prøve en toptunet keyer. Hvordan klarer den P og Å i QRQ? Har prøvet at forestille mig, hvad der sker, men ser det ikke helt klart for mig. Plejer at få et mellemrum når man 'vender i luften' og ryger udenfor vinduet....

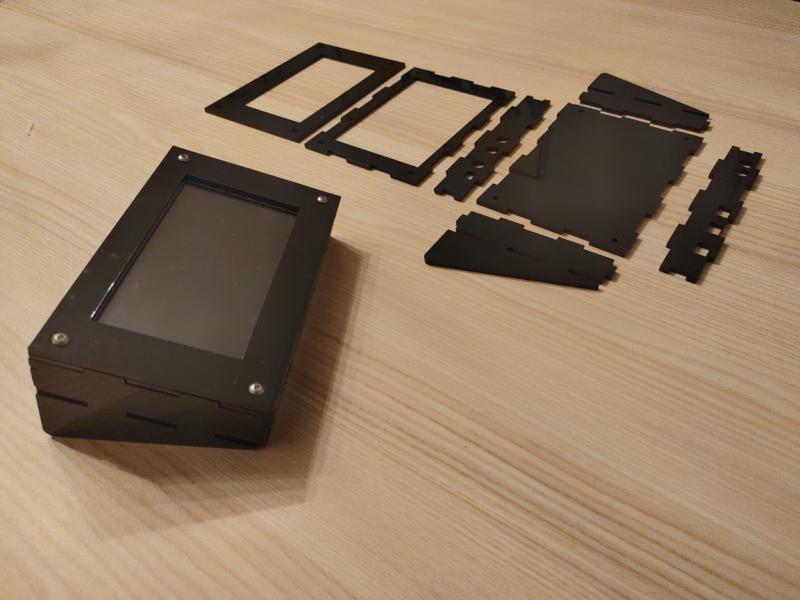

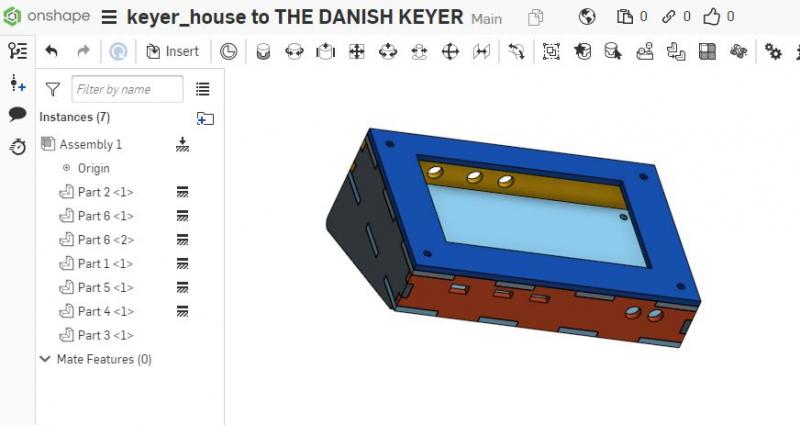

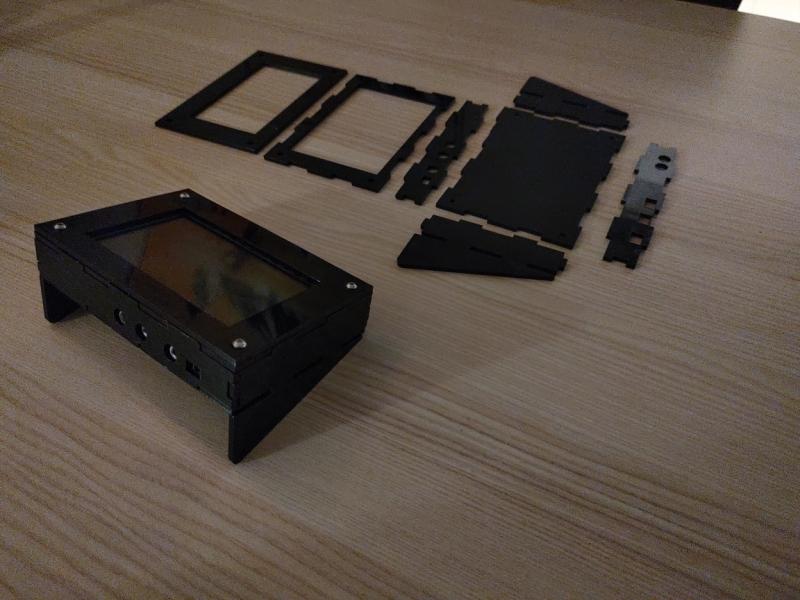

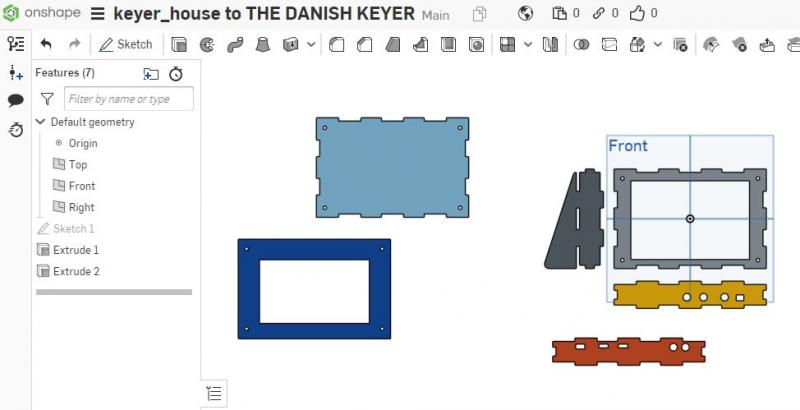

Onshape tegninger er nu tilføjet så man kan 3D printe eller lazer skærer i 3 mm sort acryl som jeg skal lave nogle stykker af på søndag
Sejt Hjalmar, jeg troede vi var de eneste der brugte Onshape, men fedt at se andet end en satellit tegnet deri ;-)
2 dah, 3 dit og så det samme spejlvendt
OZ6ADL, Nils T
Vi har undervist i MakerSpace Vordingborg i det i mange år ....Alt hvad der er gratis er fedt
Ja, det er sejt, når man kan tage ens 3D model fra Altium og made den sammen med en mekanik part, og så sætte den på satellits strukturen, for at se om alt kan være i raketten ;-)
2 dah, 3 dit og så det samme spejlvendt
OZ6ADL, Nils T

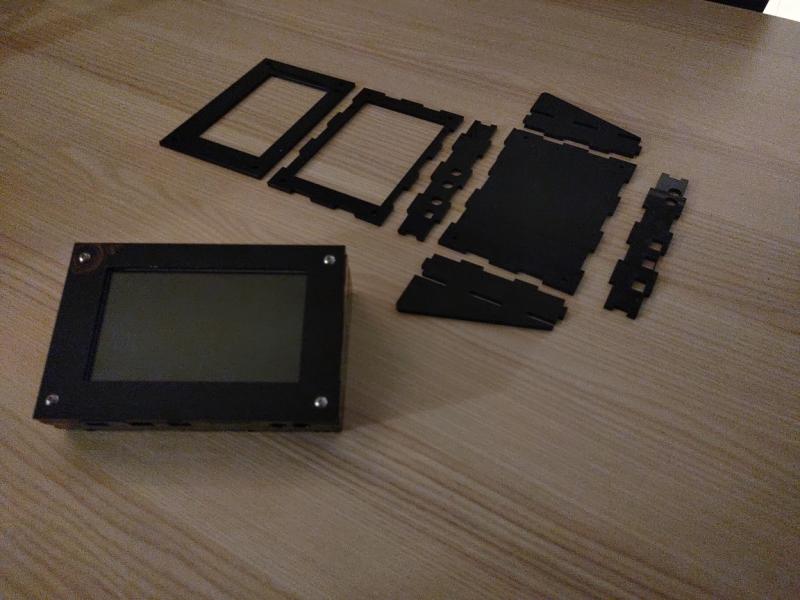

Det ser rigtig godt ud med kassen Hjalmar![yes yes](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/thumbs_up.png)
hvornår åbner du for bestillinger ;-)
73 de OZ8PM, Peter

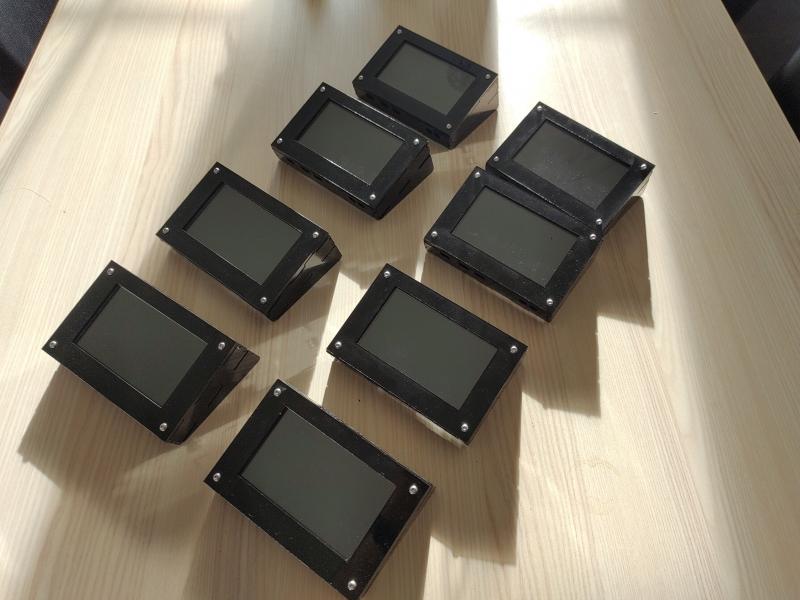

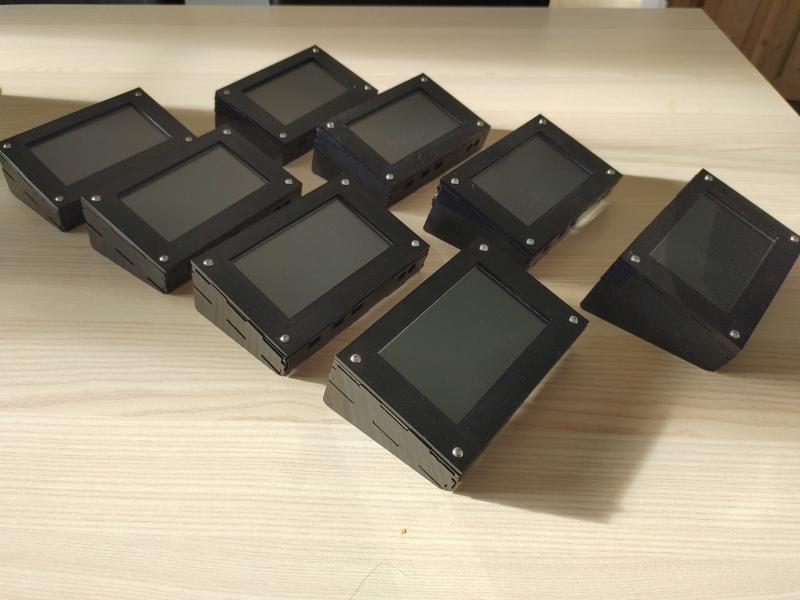

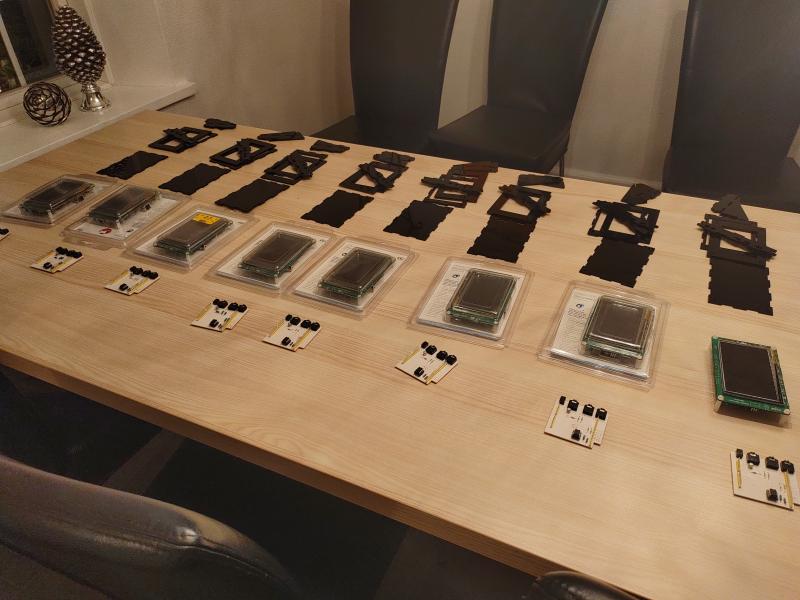

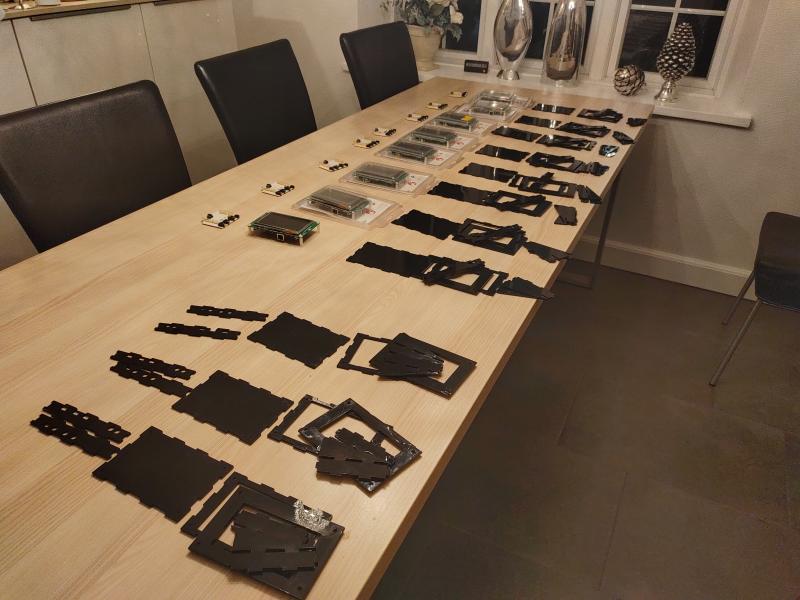

Du kan sagtens bestille en kasse til dit board ....Jeg skar 12 i aftes
hermed bestilt ;-)
73 de OZ8PM, Peter
Jeg gerne med i puljen![smiley smiley](//cdn.ckeditor.com/4.16.2/full-all/plugins/smiley/images/regular_smile.png)
Jeg har et STM board, men er det muligt at købe kassen og interface printet alene?
2 dah, 3 dit og så det samme spejlvendt
OZ6ADL, Nils T
Sådan Hjalmar…. hvornår åbner du for bestillinger ;-)
73 de OZ8PM, Peter
Strømforsyning til keyeren:
Man skal aldrig smide noget ud, og derfor kunne jeg dykke ned i kassen med strømforsyninger og finde en Nokia ACP-8E strømforsyning - jeg aner ikke hvilken telefon den hører til - men den leverer 5,3 V 500 mA og stikket passer.
Der findes også nogle Nokia ACP-12E forsyninger der giver 5,7 V 800 mA of deres stik passer også.
Hvor ser jeg en oversigt over hvad de forskellige stik er til....??
73 de OZ1SPS
Lige nu er det kun stikkene på bagsiden der er "liv" i
Stikket nærmest strøm stikket er udgangen til radio og de to næste fra strøm stikket er hhv paddle 1 og paddle 2
