Mini V Band interface

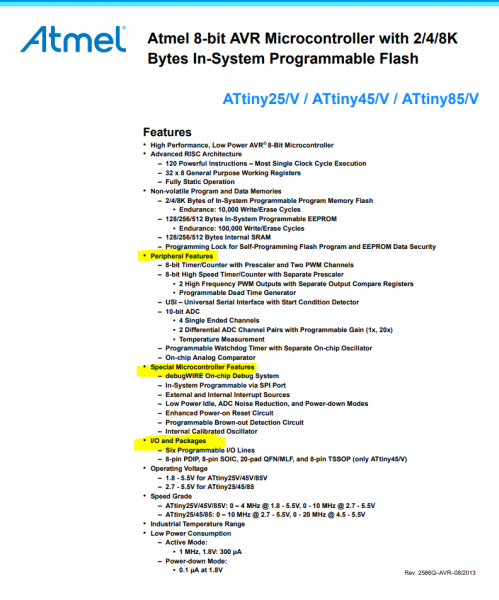

Jeg har bikset lidt med det i dag uden held. Jeg kom til at købe et par ATtiny85 for noget tid siden og havde ikke opdaget at USB funktionen er en ren software implementering. Jeg fandt også referencer til potentielle timingproblemer i det jeg har læst her i dag.

Så min anbefaling til dem der hellere vil køre CW end rode med microcontrollere, er at holde fast i den model der virker, selvom den er lidt dyrere. Penge investeret i CW giver verdens højeste udbytte :-)

73 Henrik

Nå.... så blev der lige nørdet igennem sammen med OZ6ADL / Nils, og for det første fik han lige hjulpet mig med at få Arduino IDE'et til at snakke med min ATtiny85, så jeg kunne programmere den (mere om det senere).

Det næste var så, at mens vi sad og rodede rundt, så fandt han den ægte og originale kode til at få ATtiny til at fungere som VBand interface. Og hvor fandt han den, selvfølgelig gemt væk på Ham Radio Solutions egen hjemmeside:

https://hamradio.solutions/vband/digispark_keyboard/digispark_keyboard.ino

På det tidspunkt var klokken vist 2 om natten, men nu hvor der var hul igennem til programmering, og loddekolben stod på bordet ved siden af nøglen, så loddede jeg lige et jackstik på for at teste, og modificerede samtidig koden så den blinker med den indbyggede lysdiode, når man trykker på nøgle eller paddles.

Hvad er så bedst.... Arduino eller ATtiny: Med forbehold for at det var sent om natten, og jeg måske var lidt træt og dermed også langsom i fingrene, så mener jeg at ATtiny er lidt mere sløv end min Beetle ATMEGA32. ATtiny kører bedst når den er under 20 wpm efter min bedømmelse. Og det bedste er nok under alle omstændigheder at bruge løsningen med STM32 som Hjalmar har beskrevet, men de der små arduinoer med indbygget USB stik er bare lige så nuttede som hundehvalpe.

Nå men tilbage til programmeringen af ATtiny85, her er den hurtige vejledning til ATtiny85 og Arduino IDE:

Programmeringsvejledning for ATtiny85

https://startingelectronics.org/tutorials/arduino/digispark/digispark-windows-setup/

    I additional Boards Manager tilføjes

           http://digistump.com/package_digistump_index.json

   Download og installer Windows drivere for ATtiny85 USB

           https://github.com/digistump/DigistumpArduino/releases/download/1.6.7/Digistump.Drivers.zip

           Kør Dpinst hvis du har en 32 bit Windows og DPinst64 hvis du kører en 64 bit windows

  I Arduino IDE under "Værktøjer/board vælges  Digispark Default 16,5 MHz og som programmer vælges "Micronucleus"

Og her er så min kode hvor der er tilføjet blink med on board lysdioden:

#include "DigiKeyboard.h"

#define DIT_PIN 2

#define LED_PIN 1

#define DAH_PIN 0

void setup() {

  pinMode(DIT_PIN, INPUT_PULLUP);

  pinMode(DAH_PIN, INPUT_PULLUP);

  pinMode(LED_PIN, OUTPUT);        // indicate paddle or key activity on LED

  _delay_ms(10);

}

static uchar last_modifiers = 0xff;

static uchar reportBuffer[2];  // buffer for HID reports [ 1 modifier byte + (len-1) key strokes]

void loop() {

   uchar modifiers = 0;

  if (digitalRead(DIT_PIN) == 0) {

    modifiers |= MOD_CONTROL_LEFT;

    digitalWrite(LED_PIN, HIGH);

  }

  if (digitalRead(DAH_PIN) == 0) {

    modifiers |= MOD_CONTROL_RIGHT;

    digitalWrite(LED_PIN, HIGH);

  }

  if (modifiers != last_modifiers) {

    last_modifiers = modifiers;

    while (!usbInterruptIsReady()) {

      usbPoll();

      _delay_ms(1);

    }

    reportBuffer[0] = modifiers;

    reportBuffer[1] = 0;

    usbSetInterrupt(reportBuffer, sizeof(reportBuffer));

    _delay_ms(1);

    }

   digitalWrite(LED_PIN, LOW);

}

Du kan også lave et termometer der kan sidde ude i haven og blinke hvad temperaturen er - det er sådan lidt old school IoT kan man sige :-)

Jeg skal have slagtet en af de der solcellelamper, og lave den om til et termometer der morser.

Selve koden til beacon funktionen der blinker med lysdioden er her:

https://github.com/ntsakonas/avr-cw-beacon/blob/master/cwbeacon.ino#L1
